SE4 2024/2025 EC3

Objectifs

Vous allez concevoir, réaliser et programmer un système embarqué de remise à zéro d'équipements réseau.

Les équipement réseau visés sont des éléments Cisco. Pour remettre à zéro un élément réseau Cisco, il faut passer en mode administrateur et envoyer la commande erase startup-config. Ensuite si l'équipement est un commutateur il faut effacer la liste des VLAN avec la commande del vlan.dat. Si l'équipement est un point d'accès WiFi il faut supprimer l'adresse IP sur l'interface BVI1.

L'épreuve complémentaire sera considérée comme un succès si votre système embarqué arrive à réinitialiser un ISR4221, un Aironet 1600 et un C9200.

Vous commencerez par concevoir votre carte dont le coeur doit être un microcontrôleur AVR et qui doit pouvoir converser avec un périphérique série (que ce soit via USB ou en utilisant un port RJ45). L'utilisateur doit aussi pouvoir relancer la mise à zéro via un bouton et connaitre l'état de la mise à zéro via des LED. Une réflexion doit être menée sur l'alimentation de la carte. Vous avez le droit à un budget de 50 euros pour la carte, les composants et le port.

Une fois la carte conçue et validée par l'encadrant vous pourrez vous pencher sur la programmation de la carte. Cette programmation se fera uniquement en utilisant la version AVR de gcc et l'utilitaire dfu-programmer.

Il s'agit là d'un cahier des charges initial qui peut être revu en cas d'ambigüité. Vous avez jusqu'au 1 septembre pour réaliser le travail demandé. Il vous est explicitement demandé de produire un travail régulier le plus tôt possible *et* de faire des rapports réguliers (obligatoirement au travers de ce Wiki) à votre encadrant. S'y prendre à la dernière minute avec un seul retour à quelques jours de la date limite est une garantie d'échec.

Développement et tests

Pour vous rappeler les commandes IOS Cisco vous pouver utiliser un logiciel de simulation d'éléments réseau comme Packet Tracer.

Ensuite pour tester l'algorithme haut niveau de votre programme embarqué vous pouvez :

• écrire un programme C simulant les quelques commandes IOS Cisco nécessaires pour la remise à zéro ;
• attacher ce programme sur un port série virtuel avec l'utilitaire socat ;
• écrire un programme C classique qui se connecte au port série virtuel, qui communique avec le "périphérique" pour connaître son type et envoyer les ordres nécessaires pour la remise à zéro.

Pour la suite vous écrirez le vrai programme embarqué en intégrant votre algorithme haut-niveau dans le projet LUFA adapté.

Pour tester le programme sur votre carte vous pouvez la connecter à un Arduino Uno programmé pour simuler les quelques commandes Cisco nécessaire pour la remise à zéro.

Enfin vous testerez votre carte en situation reelle sur les équipements Cisco fin août.

Travail réalisé

Lien vers le dépôt Git: https://gitea.plil.fr/azongo/EC_reset_cisco_ZONGO

Avancement du 18/07

Schématique terminé

J'ai finalisé aujourd'hui une première version du schéma électronique de ma carte à base d'ATmega328P-A (boîtier TQFP-32). Tous les éléments essentiels ont été intégrés, en respectant les contraintes du cahier des charges.

Choix de l'alimentation via USB micro-B

Pour l'alimentation de la carte, j'ai opté pour un connecteur micro-USB type B, utilisé uniquement pour fournir du +5V et GND à la carte. Le 5V est ensuite filtré à l'aide d'un condensateur de 10 µF en entrée, et des condensateurs de découplage (100 nF) sont placés près du microcontrôleur pour stabiliser la tension localement.

LED de signalement d'état

J'ai intégré trois LED sur la carte pour signaler visuellement les états du système :

• LED Témoin : Mise sous tension (Power ON)
• LED_JAUNE : Remise à zéro en cours
• LED_VERTE : Remise à zéro terminée avec succès
• LED_ROUGE : Remise à zéro terminée sans succès

Chaque LED est reliée à une broche du microcontrôleur à travers une résistance de limitation de courant.

Communication série avec les équipements Cisco

J'ai choisi d'utiliser un adaptateur FT232RL (module USB ↔ UART TTL) pour assurer la communication entre ma carte et les équipements Cisco à réinitialiser. Le module FTDI sera connecté à un header 2x3 broches (J4) sur la carte (signaux TX, RX, GND, VCC), et une liaison physique sera assurée vers le port console RJ45 des équipements via un câble série.

Avancement du 19/07

Aujourd'hui, des choix techniques importants ont été faits suite au retour de M. REDON, concernant la première version du schéma électronique, pour assurer la compatibilité complète de ma carte avec tous les équipements Cisco visés (Aironet 1600, ISR4221, C9200).

Changement du microcontrôleur

J'ai remplacé le ATmega328P-A initialement utilisé, par un ATmega16U4-A (boîtier CMS TQFP-32). Ce dernier microcontrôleur possède une interface USB native, indispensable pour communiquer directement avec le Cisco C9200, qui ne dispose que d'un port USB console.

Présence de 3 boutons poussoirs

Trois boutons distincts sont intégrés au schéma :

• Bouton RESET : connecté à la broche RESET du microcontrôleur. Il permet de redémarrer le programme en cours.
• Bouton HWB : connecté à la broche HWB du microcontrôleur. Lorsqu'il est maintenu appuyé au moment d’un RESET, il permet de démarrer le microcontrôleur en mode bootloader DFU, pour reprogrammer le firmware via USB.
• Bouton de remise à zéro des équipements Cisco : connecté à la broche PD5. C’est l'utilisateur qui l’actionne pour déclencher, via le firmware LUFA, l'envoi des commandes nécessaires à la remise à zéro de l’équipement cisco.

Connexions USB

Un connecteur USB micro-B est utilisé pour :

• Alimenter la carte (5V via VBUS)
• Communiquer avec les équipements cisco (C9200 ici) via l’interface USB native

Connexions série UART

Un connecteur 2x3 broches est conservé pour accéder aux lignes TX/RX/GND/VCC. Il servira à communiquer avec les équipements Cisco disposant d’un port console série RJ45, comme les ISR4221 et Aironet 1600.

Avancement du 22/07

Remplacement du microcontrôleur ATmega16U4-A par un AT90USB1287, afin de rendre ma carte capable de fonctionner comme un hôte USB (USB Host). Ce changement est essentiel pour pouvoir communiquer avec des équipements Cisco comme le C9200, qui n'ont qu'un port USB console.

J’ai compris que les microcontrôleurs comme le 16U4 ne peuvent agir que comme périphériques USB (USB Device), alors que le 1287 est capable d'agir comme un contrôleur USB (USB Host), ce qui est requis par le projet. Ce choix me permet d'utiliser directement la démonstration LUFA Host/ClassDriver/VirtualSerialHost.

La carte est désormais conçue pour être alimentée et programmée par un seul port USB (mâle), et elle pourra ensuite communiquer avec un équipement réseau via un second port USB (femelle), en mode hôte.

Avancement du 29/07

Ajout d'un 2e bouton utilisateur sur la carte et remplacement du connecteur 2x3 par un RJ45 (dont la référence utilisée pour le brochage est présente ci-dessous).

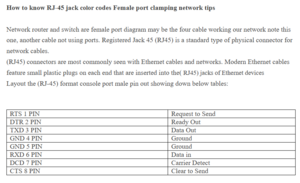

Brochage RJ45

Modification de la première version du routage pour prendre en compte les ajouts mentionnés ci-dessus et pour également réduire le nombre de vias et mieux placer les condensateurs du quartz comme indiqué par monsieur REDON.

Avancement du schéma KiCad – 09/08/2025

1. Correction du câblage RJ45

• Modification du brochage conformément au retour encadrant :
  • Broches 4 et 5 reliées au GND.
  • Broche 3 du RJ45 → reliée au RX du µC.
  • Broche 6 du RJ45 → reliée au TX du µC.
• Ajout de deux connecteurs 3 broches (type jumper/cavalier) pour inverser TX/RX selon le type de câble (droit ou croisé).
  • Position normale : Broche 3 RJ45 → RX µC et Broche 6 RJ45 → TX µC.
  • Position inversée : Broche 3 RJ45 → TX µC et Broche 6 RJ45 → RX µC.
  • Permet d’assurer la compatibilité avec câbles droits et croisés sans modification logicielle.

2. Résistances sur lignes USB (D+ et D−)

• Ajout de résistances série 22 Ω sur D+ et D−.
  • Placées au plus près des broches USB du AT90USB1287.
  • Concernent à la fois le port USB Device (USB A mâle pour DFU) et le port USB Host (USB A femelle pour contrôle Cisco).

3. Condensateurs de découplage

• Correction du placement : les condensateurs sont désormais placés entre chaque broche VCC/AVCC/UVCC du µC et GND (et non entre VCC et +5V).
  • Un condensateur de 100 nF céramique par broche d’alimentation.
  • Placés au plus près des broches d’alimentation du microcontrôleur.
• Maintien d’un condensateur électrolytique de 10 µF sur la ligne d’alimentation générale pour la stabilité.

Recapitulatif Conception matérielle de la carte

La carte a été conçue sous KiCad et respecte les consignes du sujet :

• Le cœur du système est un microcontrôleur AVR AT90USB1287 (compatibilité native USB et bonne disponibilité).
• La carte permet de communiquer avec un équipement réseau Cisco via un port série (console), en utilisant une interface USB femelle reliée au microcontrôleur.
• Une interface USB mâle est présente pour :
  • l’alimentation de la carte,
  • la programmation du firmware via le mode DFU intégré au microcontrôleur.
• Des LEDs d’état sont prévues pour informer l’utilisateur du déroulement de la remise à zéro :
  • LED jaune (PB6) : remise à zéro en cours,
  • LED verte (PB5) : remise à zéro réussie,
  • LED rouge (PB4) : erreur lors de la séquence.
• Des boutons poussoirs sont intégrés :
  • B1 (PF0) : déclenchement de la séquence complète de remise à zéro,
  • B2 (PF1) : variante (pour le moment simple reload),
  • RESET : bouton matériel de remise à zéro du microcontrôleur,
  • HWB (PE2) : bouton d’accès au mode DFU pour le flashage du firmware.
• La carte comprend également une LED témoin d’alimentation (D4) qui s’allume dès que la carte est alimentée.
• L’alimentation est assurée via l’USB (5 V), ce qui simplifie la conception et respecte le budget.

Résumé des fonctionnalités

• Microcontrôleur AVR AT90USB1287 comme cœur de la carte.
• Communication série avec les équipements Cisco via un connecteur USB femelle.
• Programmation et alimentation via un connecteur USB mâle (mode DFU + alimentation 5 V).
• Interface utilisateur : 2 boutons (B1, B2) pour lancer la réinitialisation, RESET et HWB pour la gestion du microcontrôleur.
• Affichage d’état clair par 3 LEDs (rouge, verte, jaune).
• Budget respecté : carte + composants < 50 €.

Grâce à l'accompagnement de l'encadrant M. REDON cette conception répond donc aux critères imposés :

1. Cœur AVR,
2. Communication série vers périphériques réseau Cisco,
3. Déclenchement de la remise à zéro par bouton,
4. LEDs d’indication d’état,
5. Réflexion sur l’alimentation (USB),
6. Budget raisonnable.

Documents Rendus

Projet KiCAD de la carte

Vous pouvez trouver ci dessous la première version du schéma électronique de ma carte réalisée le 18/07.

schematique (première version)

vous pouvez trouver ci-dessous la seconde version du schéma électronique de ma carte realisée le 19/07.

schematique (seconde version)

vous pouvez trouver ci-dessous la troisième version du schéma électronique de ma carte (avec un at90usb1287) réalisée le 20/07.

schematique (troisième version)

vous pouvez trouver ci-dessous la quatrième version du schéma électronique de ma carte réalisée le 22/07.

schematique (4e version)

vous pouvez trouver ci-dessous la 5e version du schéma électronique de ma carte réalisée le 24/07 ainsi que la 1ere version du routage.

schematique (5e version)

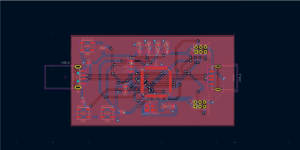

PCB 1ère version

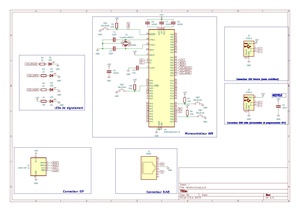

vous pouvez trouver ci-dessous la 6e version du schéma électronique de ma carte réalisée le 29/07

schematique (6e version)

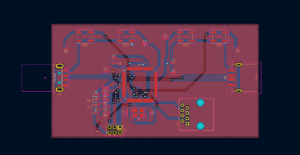

PCB 2e version

vous pouvez trouver ci-dessous la 7e version du schéma électronique de ma carte réalisée le 9/08

schematique (7e version)

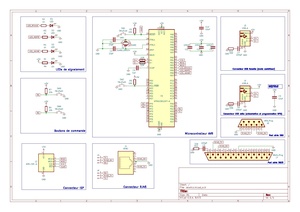

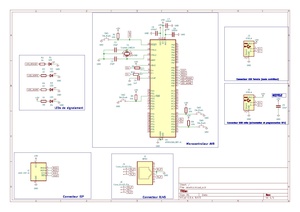

Vous pouvez voir ci-dessous la version finale du schéma électronique ainsi que celle du routage

schema finale

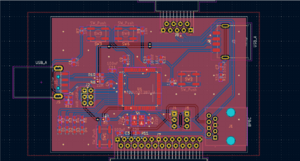

routage final

Après réception de la carte les différentes phases de tests et de simiulations ont été entamés, vous pouvez voir ci-dessous la carte reçue déja soudée.

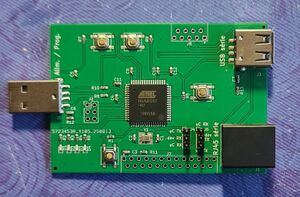

carte soudée

Commandes Cisco

Listez les commandes Cisco nécessaires pour la remise à zéro des équipements visés. show version, write erase/erase startup-config, reload

Programme de simulation d'IOS Cisco

Joindre l'archive du programme C (avec Makefile) permettant de simuler les ordres Cisco permettant la remise à zéro.

Simulation logicielle du protocole de remise à zéro

En attendant de recevoir la carte électronique, une étape de simulation a été réalisée afin de valider l’algorithme haut niveau de remise à zéro des équipements Cisco.

Objectif

• Simuler le dialogue série entre la carte de contrôle (host) et un équipement Cisco (device).
• Tester les séquences de commandes nécessaires à l’effacement de la NVRAM et au redémarrage.
• Vérifier la bonne détection du modèle d’équipement et l’application des bons profils de temps (appui long sur reset).

Mise en place

• Deux programmes C ont été développés :
  • sim_ios : émule un périphérique Cisco en répondant à un sous-ensemble de commandes IOS.
  • host_ctrl : implémente l’algorithme haut niveau qui sera intégré plus tard sur l’AT90USB1287.
• Une paire de ports série virtuels est créée avec l’outil socat grâce à la commande  :

 # socat -d -d pty,raw,echo=0,link=/tmp/ttyHOST pty,raw,echo=0,link=/tmp/ttyDEV

• Le simulateur est lancé sur /tmp/ttyDEV et le contrôleur sur /tmp/ttyHOST.

Commandes simulées

Le simulateur comprend les commandes suivantes :

• help : liste les commandes supportées.
• ID? : renvoie l’identifiant du modèle (ex. ISR4221, Aironet1600, C9200).
• show version : affiche une version simplifiée de l’équipement.
• write erase / erase nvram : efface la NVRAM.
• reload / reset : simule un redémarrage de l’équipement.

Profils de reset

Trois profils de temporisation sont définis, en fonction du modèle détecté :

• ISR4221 : appui 8 s, relâchement 0,5 s, délai post-reset 3 s.
• Aironet1600 : appui 10 s, relâchement 0,5 s, délai post-reset 5 s.
• C9200 : appui 12 s, relâchement 0,5 s, délai post-reset 5 s.

Fonctionnement observé

• Au lancement, le host lit la bannière du simulateur.
• Il envoie ID? et identifie correctement le modèle simulé.
• Il applique ensuite la séquence :

 # envoi de write erase, réception de Erasing NVRAM...done;
 # maintien simulé du bouton reset pendant la durée définie par le profil ;
 # envoi de reset (ou reload), réception de Reloading... puis OK.

• Le host affiche dans son terminal les lignes reçues avec l’indicateur [RX] ainsi que les étapes de la séquence.

Exemple de session

[RX] Cisco IOS XE Software, Version 17.3.1

[RX] Device: Aironet1600

[RX] Type 'help' for cmds

[INFO] Detected device: Aironet1600 -> profile press=10000ms

[RX] Erasing NVRAM...done

[ACT] Holding reset (sim) for 10000 ms...

[RX] Reloading...

[RX] OK

[OK] Reset sequence completed. Post-wait 5000 ms

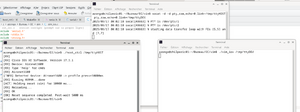

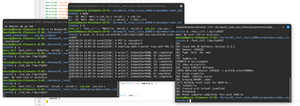

vous pouvez voir ci-dessous un exemple de simulation avec un Aironet1600 comme équipement simulé.

host(terminal de gauche), commande socat (terminal au centre), simulateur (terminal de droite)

Les fichiers utilisés sont sim_ios.c, host_ctrl.c, serial.c, serial.h et un Makefile que vous pouvez retrouver dans l'archive git dont le lien est le suivant: https://gitea.plil.fr/azongo/EC_reset_cisco_ZONGO

Conclusion

Cette simulation valide :

• la communication série host ↔ périphérique,
• la détection automatique du modèle d’équipement,
• l’application des séquences de reset adaptées.

Intégration du passage utilisateur (>) → administrateur (#) dans ma simulation Cisco

Après un retour de l'encadrant M. REDON, qui m'a fait remarqué que mon code de simulation de communication avec un équipement cisco ne prenait pas en compte le passage du mode utilisateur au mode administrateur, j'ai entamé une phase de correction de ce problème car en effet comme me l'a bien fait comprendre M. REDON "Les matériels Cisco démarrent en mode utilisateur et pour remettre à 0 il faut passer en mode administrateur". Sur ses conseils j'ai donc effectué les modifications suivantes:

Ce chapitre résume et illustre les changements apportés à mon simulateur Cisco et à mon contrôleur hôte pour respecter la procédure réelle des équipements Cisco : démarrage en mode utilisateur (>), passage en mode administrateur (#) via la commande enable, puis exécution des commandes sensibles (write erase, reload, etc.).

Objectifs

• Reproduire la séparation des modes : utilisateur (>) / admin (#) / config (config)# / config-if (config-if)#.
• Interdire les commandes sensibles en mode utilisateur (message % Privileged mode required).
• Côté hôte : envoyer `enable` d’abord, puis attendre explicitement le prompt `#` avant de lancer la séquence de remise à zéro.
• Rendre le basculement visible dans les logs (affichage des commandes envoyées et du prompt admin détecté).

Changements côté simulateur (sim_ios.c)

Avant

Prompt unique et permissif (toujours `>`), pas de contrôle d’accès : toutes les commandes acceptées en « mode utilisateur ».

Après

Ajout d’un état de CLI et de prompts corrects, plus contrôle d’accès sur les commandes sensibles.

État du CLI

static int enabled  = 0; // 0: utilisateur '>', 1: admin '#'
static int in_config = 0;
static int in_if     = 0;

Prompts centralisés

static void prompt(int fd){
if (in_if)          serial_writestr(fd, "(config-if)#\r\n");
else if (in_config) serial_writestr(fd, "(config)#\r\n");
else if (enabled)   serial_writestr(fd, "#\r\n");
else                serial_writestr(fd, ">\r\n");
}

Bascule en mode admin via enable

if (strcmp(line, "enable") == 0) {
enabled = 1; in_config = 0; in_if = 0;
prompt(fd);
continue;
}

Contrôle d’accès (refus si pas admin)

if (strcmp(line, "write erase") == 0 || strcmp(line, "erase nvram") == 0) {
if (!enabled) { send_line(fd, "% Privileged mode required"); prompt(fd); continue; }
send_line(fd, "Erasing NVRAM...done"); prompt(fd);
}
if (strcmp(line, "reload") == 0 || strcmp(line, "reset") == 0) {
if (!enabled) { send_line(fd, "% Privileged mode required"); prompt(fd); continue; }
send_line(fd, "Proceed with reload? \[confirm]");
send_line(fd, "Reloading..."); send_line(fd, "OK"); prompt(fd);
}

Mode configuration

if (strcmp(line, "configure terminal") == 0 || strcmp(line, "conf t") == 0) {
if (!enabled) { send_line(fd, "% Privileged mode required"); prompt(fd); continue; }
in_config = 1; in_if = 0; prompt(fd);
}
if (strcmp(line, "interface BVI1") == 0) { in_config = 1; in_if = 1; prompt(fd); }
if (strcmp(line, "no ip address") == 0)  { prompt(fd); }
if (strcmp(line, "end") == 0)            { in_if = 0; in_config = 0; prompt(fd); }

Changements côté hôte (host_ctrl.c)

Avant

Parfois identification via `ID?`, pas d’assurance d’être en `#` avant d’exécuter les commandes sensibles, logs TX limités.

Après

Envoi systématique de enable, attente du prompt `#`, parsing robuste de `show version`, logs TX explicites, logs du prompt admin.

Log des commandes envoyées (wrapper TX)

static void writestr_tx(int fd, const char* s){
size_t len = strlen(s);
if (len >= 2 && s[len-2]=='\r' && s[len-1]=='\n') {
char tmp[256]; size_t n = len-2; if (n>255) n=255;
memcpy(tmp, s, n); tmp\[n]=0;
fprintf(stderr, "\[TX] %s\r\n\n", tmp);
} else {
fprintf(stderr, "\[TX] %s\n", s);
}
serial_writestr(fd, s);
}

Attente explicite du prompt admin (avec log clair)

static int wait_prompt_hash(int fd, int tries){
char line\[256];
while (tries-- > 0) {
int n = serial_readln(fd, line, sizeof line);
if (n <= 0) { usleep(1000); continue; }
// ... strip spaces/crlf ...
if (strcmp(line, "#") == 0 || (line[0]=='#' && line[1]==0)) {
fprintf(stderr, "\[PROMPT] # (privileged)\n");
return 1;
}
fprintf(stderr, "\[RX] %s\n", line); // tout ce qui arrive pendant l’attente
}
return 0;
}

Séquence côté hôte (extrait)

/\* Bannière lue ... \*/

// 1) passer en mode admin
writestr_tx(fd, "enable\r\n");
if (!wait_prompt_hash(fd, 10)) {
fprintf(stderr, "[ERR] Failed to get privileged prompt (#)\n");
return 10;
}

// 2) identifier le modèle via "show version"
writestr_tx(fd, "show version\r\n");
// ... readline_useful() ignore les prompts '>', '#', '(config)#' ...
// ... détection "ISR4221" / "C9200" / "Aironet" ...

// 3) write erase (puis lectures)
writestr_tx(fd, "write erase\r\n");
(void)readline_useful(fd, line, sizeof(line));

// 4) maintien reset (simulé par sleep)
fprintf(stderr, "[ACT] Holding reset (sim) for %d ms...\n", p->press_ms);
msleep(p->press_ms);

// 5) reload (2 lectures)
writestr_tx(fd, "reload\r\n");
(void)readline_useful(fd, line, sizeof(line));
(void)readline_useful(fd, line, sizeof(line));

Filtrage de lignes “parasites” (prompts et lignes vides)

/\* Dans readline_useful():

* ignore "" (vide),
* ignore ">" et "#",
* ignore "(config)#", "(config-if)#",
* si "> ..." ou "# ..." : on retire le prompt et on garde le contenu. \*/

Exemple de trace (attendu)

[RX]
[RX] Cisco IOS XE Software, Version 17.3.1
[RX] Device: ISR4221
[RX] Type 'help' for cmds
[RX] >
[TX] enable\r\n
[PROMPT] # (privileged)
[TX] show version\r\n
[RX] Cisco ISR4221 Software
[RX] Model: ISR4221 router
[INFO] Detected device: ISR4221 -> profile press=8000ms
[TX] write erase\r\n
[RX] Erasing NVRAM...done
[ACT] Holding reset (sim) for 8000 ms...
[TX] reload\r\n
[RX] Proceed with reload? [confirm]
[RX] Reloading...
[OK] Reset sequence completed. Post-wait 3000 ms

Vous pouvez voir le resultat du test de fonctionnement dans l'image ci-dessous.

Image résultat

Programme préliminaire de remise à zéro

Joindre l'archive du programme C (avec Makefile).

Programme embarqué LUFA

Cette section décrit brièvement le rôle de chaque fichier du firmware et la façon dont ils interagissent pour piloter la remise à zéro Cisco (série UART) et l’interface utilisateur (boutons + LEDs).

Arborescence

firmware/
  ├─ Makefile
  └─ src/
    ├─ board.h
    ├─ uart.h
    ├─ uart.c
    ├─ ios_seq.h
    ├─ ios_seq.c
    └─ main.c

board.h — Abstraction carte (LEDs & boutons)

Définit le mappage matériel :

• LED rouge = PB4 (échec)
• LED verte = PB5 (succès)
• LED jaune = PB6 (activité)
• B1 = PF0, B2 = PF1 (actifs bas avec pull-up)

Fournit des fonctions inline :

• leds_init() : configure les GPIO des LEDs en sorties et les éteint.
• led_r_on/off(), led_g_on/off(), led_y_on/off/tgl() : contrôle simple des LEDs.
• buttons_init() : met PF0/PF1 en entrées avec résistances pull-up.
• b1_raw(), b2_raw() : retourne 1 si le bouton est appuyé.

Contient la constante UART_BAUD = 9600 utilisée par l’UART.

uart.h / uart.c — Lien série UART (vers l’équipement Cisco/simulateur)

Initialisation et E/S UART1 de l’AT90USB1287 :

• TXD1 = PD3 (sortie), RXD1 = PD2 (entrée).
• Mode 8N1 (8 bits, sans parité, 1 stop).
• U2X1 activé (double vitesse) pour réduire l’erreur de baud (robuste à 8/16 MHz).

Fonctions principales :

• uart_init(F_CPU, baud) : calcule UBRR avec U2X1, configure PD2/PD3.
• uart_putc(), uart_write() : émission caractère/chaîne.
• uart_rx_ready(), uart_getc() : réception non bloquante/bloquante.
• uart_flush_rx() : vide le tampon RX (utile avant enable).

Remarque : le paramètre F_CPU (8 MHz ou 16 MHz) est passé via le Makefile.

ios_seq.h / ios_seq.c — Séquences IOS (logique Cisco)

Regroupe l’algorithme haut-niveau d’échange avec l’IOS Cisco :

• Passage en mode admin : ios_enter_enable() envoie enable et attend le prompt # (détection même sans \n).
• Détection du modèle : ios_detect_model() envoie show version et repère ISR4221, C9200, Aironet1600 (retourne un dev_t).
• Effacement config : ios_erase_startup_config() tente erase startup-config, avec repli sur write erase selon la réponse.
• Suppléments par modèle :
  • C9200 → ios_delete_vlan_dat() (delete flash:vlan.dat).
  • Aironet → ios_clear_bvi1_ip() (conf t / int BVI1 / no ip address).
• Redémarrage : ios_reload() gère le [confirm] puis attend Reloading…/OK.

Robustesse du parsing :

• ios_read_useful() ignore les lignes vides, les prompts >, #, et les prompts de configuration (config)# / (config-if)#.
• Détection de #/ > même s’ils arrivent sans fin de ligne.
• Timeouts paramétrés par l’appelant (en millisecondes).

Indicateur utilisateur : certaines fonctions font clignoter la LED jaune pendant l’attente (visuel d’activité).

main.c — Orchestrateur (boutons → séquences → LEDs)

Initialise le hardware : leds_init(), buttons_init(), uart_init(), sei().

Anti-rebond compact sur B1/B2.

Règles d’usage :

• B1 = séquence complète de remise à zéro :

enable → show version (détecte modèle) → erase startup-config (ou write erase)

[C9200] delete vlan.dat / [Aironet] no ip address sur BVI1

reload

• B2 = raccourci redémarrage : enable → reload.

Feedback LEDs :

• Jaune : clignote pendant les envois/attentes.
• Verte : succès de la séquence.
• Rouge : échec (timeout/réponse inattendue).

Les timeouts sont choisis pour être réactifs (peuvent être ajustés selon l’équipement).

Makefile

Définit la cible AVR : MCU=at90usb1287, F_CPU=8 MHz (ou 16 MHz), optimisation -Os.

Construit :

• firmware.elf (link),
• firmware.hex (image Intel HEX pour flash).

Commandes usuelles :

• make : compile et produit firmware.hex.
• make clean : supprime les artefacts.

Interaction globale

L’utilisateur appuie sur B1 (ou B2). Le main lance la séquence correspondante, fait clignoter la LED jaune et délègue à ios_seq.c l’échange série. Les fonctions ios_seq utilisent uart.c pour envoyer/recevoir et pour filtrer les prompts/réponses. En fin de séquence :

succès → LED verte ON (jaune/rouge OFF),

échec → LED rouge ON (jaune/verte OFF).

Test de la carte avec firmware

Mise en mode DFU

Pour flasher le microcontrôleur AT90USB1287 intégré à ma carte, j’utilise le bootloader matériel DFU (Device Firmware Upgrade). Pour passer en mode DFU :

• Maintenir le bouton HWB (connecté à la broche PE2),
• Appuyer brièvement sur le bouton Reset puis le relâcher,
• Relâcher enfin le bouton HWB.

À ce moment, la commande lsusb montre l’identifiant USB 03eb:2ffb Atmel Corp. at90usb AVR DFU bootloader, comme vous pouvez le voir ci-dessous.

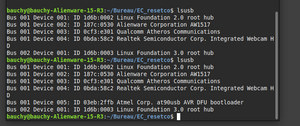

lsusb effectué avant et après le passsage en mode DFU

Flashage du firmware

Une fois en mode DFU, j’utilise dfu-programmer :

# Compilation
make clean && make

# Flashage du microcontrôleur
sudo dfu-programmer at90usb1287 erase
sudo dfu-programmer at90usb1287 flash firmware.hex
sudo dfu-programmer at90usb1287 reset

Fonctionnement attendu

• Après un appui sur B1 :
  • La LED jaune clignote pendant l’envoi des commandes Cisco (simulateur ou vrai équipement),
  • La LED verte s’allume si la séquence s’est bien déroulée (enable → erase startup-config → commandes spécifiques → reload),
  • La LED rouge s’allume en cas d’échec (timeout, absence de réponse, erreur).

• Après un appui sur B2 :
  • La LED jaune clignote,
  • La séquence envoie uniquement enable puis reload,
  • La LED verte s’allume si la commande a été acceptée, sinon la rouge.

Problèmes rencontrés

Comme vous pouvez le voir dans la video ci-dessous le test se résulte sur un échec car la LED finale allumée est la LED rouge PB4 (les LED étant toutes rouge cela peut être un peu confus) et le moniteur série de l'Arduino ne reçoit aucunes des commandes envoyées par ma carte. Je pense qu'il s'agit d'un problème lié à la façon dont je connecte mon Arduino et ma carte (liaison des pins RX et TX de l'arduino avec ceux de ma carte et mise en commun des GND avec des fils Dupont). La communication série étant prévue pour s'effectuer avec les differents ports de la carte (USB, RJ45), cette connexion avec les fils Dupont pourrait être à l'origine des problèmes de communication entre ma carte et l'Arduino. Je continue d'effectuer des tests dans l'espoir de régler ce problème.

Vidéos de démonstration

Test du programme embarqué

Programme Arduino Uno

19/08

Objectif

Valider les échanges de commandes de base (show version, write erase, reload) via un périphérique simulé en attendant la reception la carte finale. Ici, l' Arduino Uno joue le rôle d’un équipement Cisco simplifié accessible via le Moniteur Série de l’IDE Arduino.

Contexte / État d’avancement

• La simulation PC↔PC (socat + programmes C) fonctionne.
• Simulation Arduino seul via l’IDE et le Moniteur Série est opérationnelle.

Matériel & Outils

• Arduino Uno + câble USB .
• IDE Arduino.
• Vitesse série : 9600 bauds, format 8N1 (par défaut).

Sketch Arduino

// sim_ios_arduino.ino — Arduino joue le rôle d’un "Cisco simplifié"

#define DEVICE "ISR4221"  // ou "Aironet1600" ou "C9200"

void setup() {
  Serial.begin(9600);
  delay(300);  // petite pause pour la connexion USB
  Serial.println();
  Serial.println("Cisco IOS XE Software, Version 17.3.1");
  Serial.print("Device: ");
  Serial.println(DEVICE);
  Serial.println("Type 'help' for cmds");
  Serial.print("> ");
}

String line = "";

void loop() {
  while (Serial.available()) {
    char c = Serial.read();
    if (c == '\r' || c == '\n') {
      if (line.length() > 0) {
        handleCommand(line);
        line = "";
      }
    } else {
      line += c;
    }
  }
}

void handleCommand(String cmd) {
  cmd.trim();

  if (cmd == "help") {
    Serial.println("cmds: help, ID?, show version, write erase, erase nvram, reload, reset");
  } else if (cmd == "ID?") {
    Serial.println(DEVICE);
  } else if (cmd == "show version") {
    Serial.print("Cisco ");
    Serial.print(DEVICE);
    Serial.println(" Software");
  } else if (cmd == "write erase" || cmd == "erase nvram") {
    Serial.println("Erasing NVRAM...done");
  } else if (cmd == "reload" || cmd == "reset") {
    Serial.println("Reloading...");
    delay(50);
    Serial.println("OK");
  } else {
    Serial.println("?");
  }

  Serial.print("> "); // réaffiche le prompt
}

Exemple de session (Moniteur Série, 9600 bauds)

Cisco IOS XE Software, Version 17.3.1
Device: ISR4221
Type 'help' for cmds
> help
cmds: help, ID?, show version, write erase, erase nvram, reload, reset
> show version
Cisco ISR4221 Software
> write erase
Erasing NVRAM...done
> reload
Reloading...
OK
>

Remarques

• Commandes réelles IOS : show version, write erase/erase startup-config, reload.
• Commande utilitaire projet : ID? (n’existe pas dans IOS, ajoutée pour simplifier l’identification).

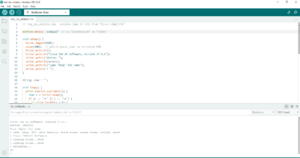

Vous pouvez voir ci dessous les résultats des tests avec l'arduino, les commandes sont tapées (dans l'ordre help, show version, write erase, erase nvram, reload) dans le moniteur série et l'arduino simule un équipement cisco:

test Arduino

Le code Arduino est présent dans l'archive git: https://gitea.plil.fr/azongo/EC_reset_cisco_ZONGO

Vidéos de démonstration

Après réception de la carte et afin de m'assurer de son bon fonctionnement, j'ai programmé cette dernière pour qu'une des LEDs programmables clignote une fois que le Bouton B1 est appuyé. Vous pouvez voir le résultat de cette programmation ci-dessous.

test de fonctionnement
