I2L 2024 Groupe7

Proposition de système

Le système proposé repose sur un microcontrôleur (ATmega32U4) associé à un capteur de température pour mesurer et suivre la température en temps réel. Les relevés sont affichés sur un écran LCD et enregistrés pour une analyse statistique, tandis que la connectivité USB permet le transfert des données vers un PC et la configuration des seuils d’alerte.

Fonctions clés

• Mesure
  • Relevé temps réel
  • Précision ±0,5°C
  • Fréquence de mesure configurable
• Visualisation
  • Affichage température instantanée sur écran LCD
  • Interface PC pour visualisation graphique
  • Export historique des données
• Analyse
  • Enregistrement des températures
  • Calcul statistiques (moyenne, min, max)
  • Détection variations température
  • Alertes sur seuils personnalisables
• Communication
  • Interface USB pour transfert/configuration
  • Stocker données sur mémoire embarquée

Composants

• microcontrôleur
• carte SD
• batterie
• chargeur de batterie
• capteur de température (DHT11 ou DHT22)
• écran LCD
• LEDs

Nous avons beaucoup galéré avec la prise en main de kicad , nous ne sommes pas arrivés à bien concevoir le schéma , il manque les liaisons entre les composants et aussi on a pas pu rajouter le capteur sur le schéma.

Contre-proposition

OK pour le projet.

Pour la gestion de l'écran vous pouvez vous inspirer du code des groupes 3 et 4 I2L en 2023/2024.

Pour la gestion du capteur de température/humidité référez vous à [1].

Pour la gestion de la carte SD vous pouvez regarder le projet [2] ou le projet [3].

Pour la fonctionnalité USB vous utiliserez la classe USB "vendeur spécifique" avec des points d'accès propres à votre application. Plus exactement vous prévoirez un point d'accès entrant pour récupérer les données stockées sur votre système. La première donnée récupérée sera le nombre d'échantillons à lire. Vous implanterez aussi un point d'accès sortant pour demander l'effacement des données.

Pour l'application sur PC vous utiliserez la bibliothèque C libusb-1.0.

Carte

Schéma initial

• schéma n°1 : Fichier:I2L-2024-Carte-G7a.zip

Carte routée

Schéma de la carte

vue de la carte

Composants

• ATmega32u4 : disponible
• quartz GND24 : disponible
• perle ferrite MH2029-300Y : commandée
• potentiomètre vertical : disponible
• connecteur femelle 16 contacts : commandé
• capteur DHT11/DHT22 : disponible
• régulateur 3,3V : disponible
• releveur de niveau : disponible
• connecteur carte micro-SD : disponible

Carte au 23/02/2025

Première réalisation

Non encore réalisé :

• ajouter la perle de ferrite ;
• ajouter les connecteurs J5, J6, J7 et J9 pour la charge ;
• ajouter le condensateur de 2,2uF pour la charge ;
• ajouter R8 et le potentiomètre pour l'écran LCD ;
• ajouter le capteur de température.

Carte au 27/02/2025


Réalisation en cours

Non encore réalisé :

• ajouter la perle de ferrite.

Carte au 07/03/2025

Réalisation terminée

Code

Le programme de test attaché en bas de cette page Wiki, permet de montrer que l'écran LCD, le capteur de température et le lecteur de carte microSD fonctionnent.

Démonstrations

Organisation du stockage(brut) sur la carte SD Notre système enregistre des relevés de température et d'humidité qu'elle logue dans un bloc de la carte SD de manière contiguë. Voici comment cela se traduit :

• Taille d’un bloc SD : 512 octets
• Structure d’une entrée de journal (LogEntry) :
  • int32_t temperature : 4 octets
  • int32_t humidity : 4 octets
  • Total par entrée : 8 octets
• Nombre d’entrées par bloc : 8 octets par entrée, donc un paquet transmis de 64 octet fait 8 échantillon . 512 octets contient donc 64 échantillons au total pour le bloc utilisé. La taille maximale d’un paquet bulk sur nos endpoints étant de 64 octet.
• Disposition en mémoire :
  • Chaque bloc contient un tableau de 64 echantillon LogEntry consécutifs.
  • Les données sont écrites en little-endian (LSB en premier) pour chaque int32_t.
  • Pour lire un bloc « brut », on fait un simple readBlock(&sd, numBloc, buffer) puis on interprète buffer comme un LogEntry buffer[64].
• Cycle d’écriture :
  1. On remplit un tableau local LogEntry logBuffer[64] avec 64 relevés successifs.
  2. On appelle writeBlock(&sd, blockNum, (uint8_t*)logBuffer) pour ecrire ces 512 octets sur la SD.

Deux endpoints USB : un endpoint OUT (interrupt) par lequel le PC envoie une commande (0x01 pour “read”, 0xE0 pour “erase”) et un endpoint IN (bulk) par lequel l’AVR renvoie soit un accusé d’effacement, soit la taille (2 octets) puis les 512 octets du bloc SD, découpés en huit paquets de 64 octets verrouillés à chaque Endpoint_ClearIN().

Quand vous tapez sudo ./progr erase, l’application hôte envoie 0xE0 sur l’OUT, le firmware exécute erase() sur la SD et renvoie “succès” ou “échec”.

Quand vous tapez sudo ./progr read, elle envoie 0x01, le micro-lance la lecture du bloc 0, puis transfère longueur et données sur l’IN pour que votre programme hôte les affiche.

Pour compiler et flasher : dans le dossier ./lufa-LUFA-210130-NSI/I2L/Minimal, tapez make clean , un reset du microcontrolleur puis make dfu pour construire le firmware et l’envoyer en DFU sur le matériel, IL faudra quelques seconde le temps de peupler le bloc SD de données , un message "success" apparait sur l'ecran LCD pour indiquer la fin de l'opération. Ensuite, dans le répertoire de l'application hôte ./lufa-LUFA-210130-NSI/I2L/Minimal/USBprogBulk, faites make pour générer l’exécutable , puis lancez sudo ./proj_bulk erase ou sudo ./proj_bulk read selon l’opération souhaitée(lecture des températures stockées ou effacement de la data sur le bloc).

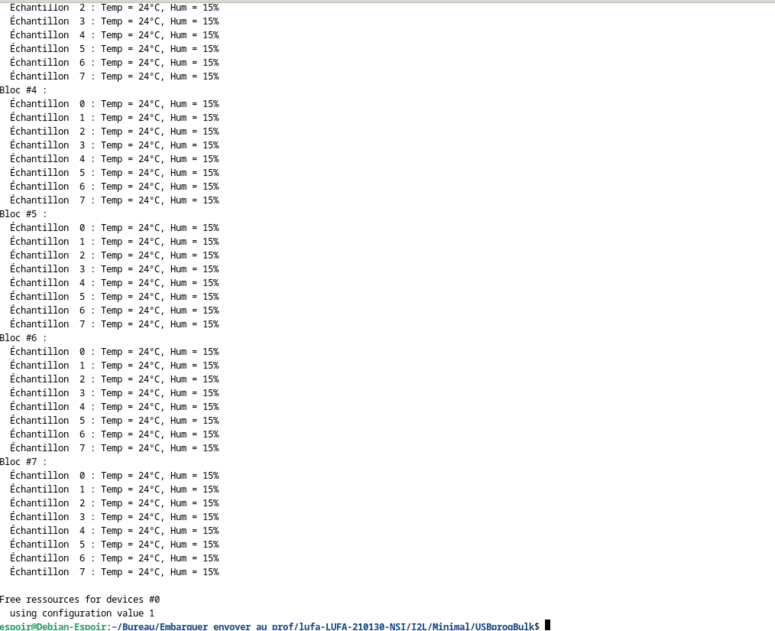

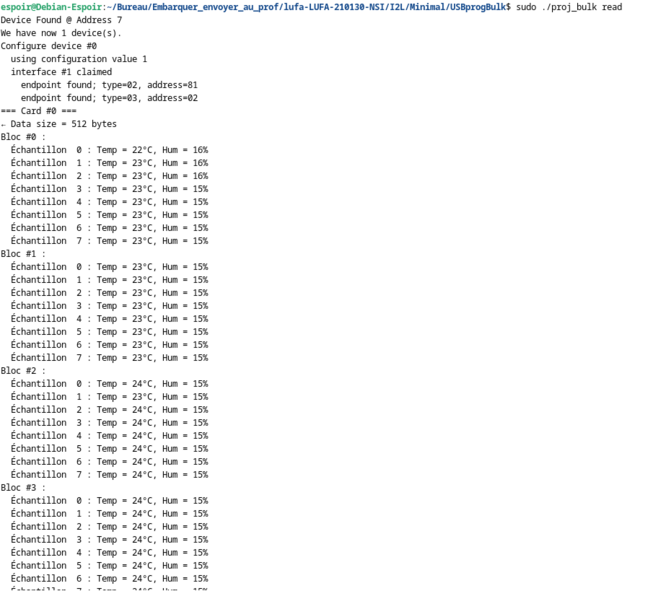

Commande de lecture de la data , démo ci dessous:

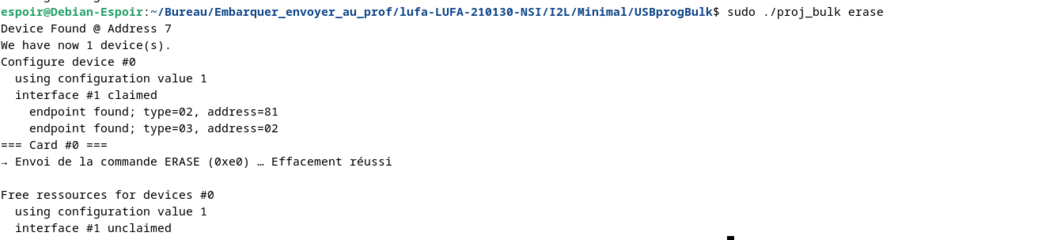

Commande d'effacement de la data , démo ci dessous:

Vous pouvez ensuite relancer la commande d'affichage des données de la carte SD pour voir qu'elle est vide et contient des 00 à la place

Video demo

Rendus

Projet KiCAD : Fichier:I2L-2024-Carte-G7.zip

Programmes :

• démonstration : Fichier:I2L-2024-Programmes-G7-rex.zip
• enregistreur de température : Fichier:I2L-2024-Programmes-G7.zip
