Art Sciences 2025/2026 E2
Journée du Mardi 27/01
Après discussion avec les techniciens et professeurs de Polytech, nous avons choisi de ne pas utiliser la boule de pétanque achetée pour ce projet. Celle-ci étant creuse, elle n'aurait pas pu être usinée sur le tour 3 axes du second lieu.
Nous avons alors choisi d'utiliser un axe brute de diamètre 60 mm.

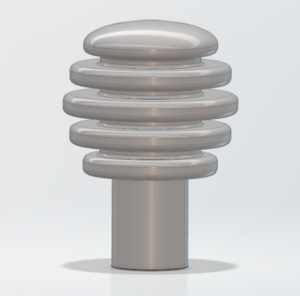

Nous avons refait la modélisation souhaité sur 3DX, le logiciel de modélisation qui sert aussi à contrôler le tour 3 axes.
Journée du Mercredi 28/01
Nous avons décidé d'utiliser le logiciel Fusion avec l'aide de Fabien Jonckeere pour créer le programme et contrôler le tour 3 axes. Ce logiciel est plus simple d'utilisation avec plusieurs tutoriels disponibles sur internet.
Exemple de tuto : https://wiki-se.plil.fr/mediawiki/index.php/Arts_et_sciences_2025/2026

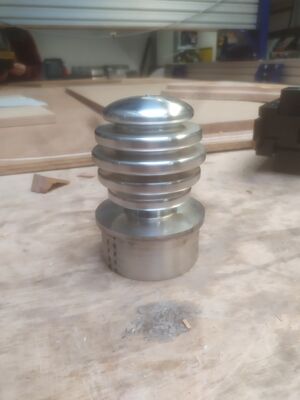

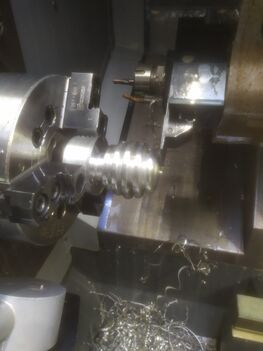

La pièce à bien été créée grâce au tour 3 axes. Un perçage à aussi été créé avec la fraiseuse.
Un tarot M10 a été utilisé pour créer un pas de vis pour permettre la fixation du poids à la chaîne du fléau.
Journée du Jeudi 29/01
Nous avons travaillé le manche pour le préparer pour la suite du projet. Ce dernier est réaliser à partir d'un pied de chaise en bois. Il a été coupé à la taille souhaité et limé afin d'arrondir les extrémités.

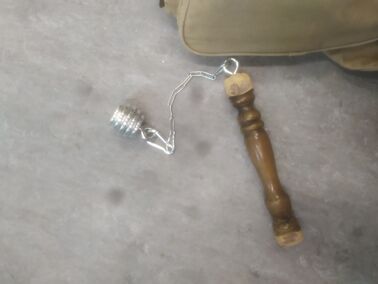

Nous avons aussi fixé les chaînes sur les attaches du manche et du poids grâce à des anneaux montés sur des vis.
