Objectifs

Réaliser, en C, un copieur de carte micro-SD avec un Arduino Nano :

commencez par concevoir une carte électronique pour connecter deux connecteurs de carte micro-SD à l'Arduino ;
les deux connecteurs de cartes micro-SD doivent être connectées sur le bus SPI avec deux CS différents ;
réalisez la carte, i.e. soudez les connecteurs pour l'Arduino Nano et les connecteurs micro-SD ;
écrivez un programme pour effectuer la copie complète de la première micro-SD sur la seconde :
- lisez un bloc de la première carte en mémoire ;
- écrivez le bloc sur la second carte ;
- indiquez avec la LED de l'Arduino qu'un bloc a été copié avec succès ;
- passez au bloc suivant ;
- en cas d'erreur indiquez sa nature avec la LED de l'Arduino.

Matériel nécessaire

Arduino Nano avec adaptateur USB/série et câble USB ;
connecteurs femelles pour PCB ;
2 connecteurs pour carte micro-SD ;
2 carte micro-SD pour les tests.

Un programme C pour la gestion d'une carte micro-SD avec un ATmega328p est donné : Fichier:2025-EC4-SD.zip.

Travail réalisé

Différentes étapes :

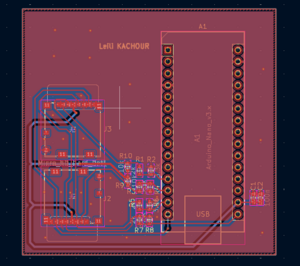

HARDWARE : -Identification des composants nécessaires -Schéma élec Kicad (trouver les bonnes empreintes + branchements) -Routage Kicad -Impression de la carte -Soudure des composants

SOFTWARE : -Faire fonctionner UNE seule carte (initialisation / lire un seul bloc / afficher via UART pour debug) -Gestion des deux cartes simultanément (lecture simultanée) -Copier un bloc (lire sur carte A / écrire sur carte B) -Vérifier la copie -avertir utilisateur via LED -Copier plusieurs blocs

Informations en vrac :

Arduino Nano : 5V Carte SD : 3.3V donc probablement besoin d'un diviseur de tension.

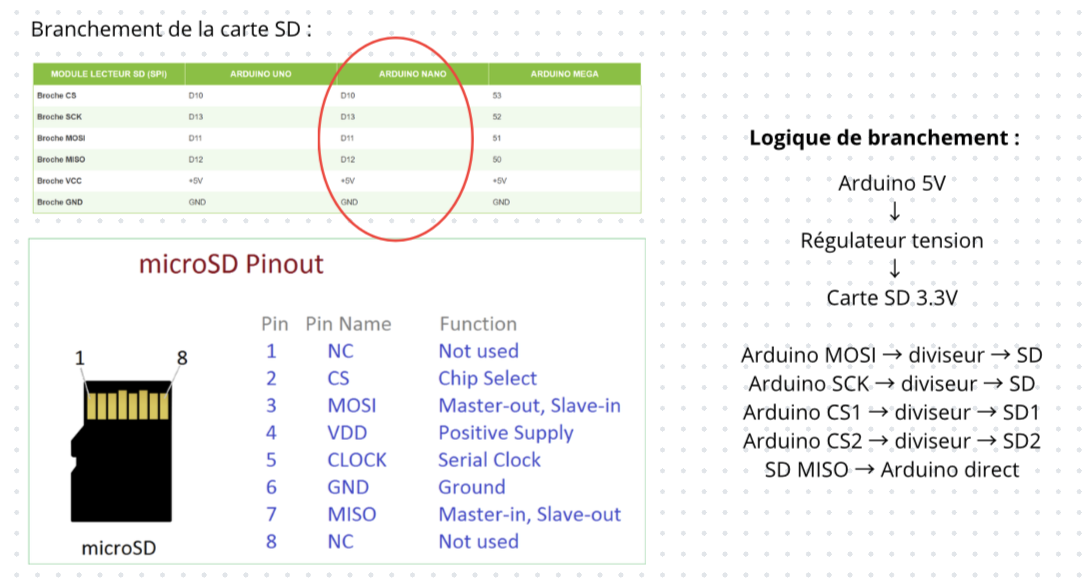

Informations trouvées sur la lecture de carte SD

https://passionelectronique.fr/carte-sd-arduino/#branchement-et-cablage-dune-micro-sd-card-a-un-arduino-uno-nano-ou-mega-port-spi

CS inactif = HIGH

un seul CS LOW à la fois

côté câblage : prévoir pull-up léger sur CS (ex 47k ou 10k) pour éviter une sélection aléatoire au reset.
